Produkte
Abmessungen
Rund: Dmr. 2,5 mm – 350 mm
Eckig: 5 mm – 350 mm (Diagonale)
Dicke: 0,5 bis 250 mm
Sonderformen
Elliptisch, 45°-cut, mit Absatz oder auf Anfrage
Toleranzen
Geometrie: bis ± 0,001 mm
Planität: bis λ/20
Parallelität: bis 1”
Rauheit: bis 0,2 nm Rms
Oberflächenfehler: bis 5/1×0,016 nach DIN ISO 10110
Materialien
Quarzgläser, Optische Gläser und Farbgläser,
Borofloat, Glaskeramik…
Abmessungen
Rund: Dmr. 2,5 mm – 350 mm
Eckig: 5 mm – 350 mm (Diagonale)
Dicke: 0,5 bis 250 mm
Sonderformen
Elliptisch, 45°-cut, mit Absatz, mit Ecken oder auf Anfrage
Toleranzen
Geometrie: bis ± 0,001 mm
Planität: bis λ/20 je nach Abmessung
Keile: ±5“
Rauheit: bis 0,2 nm Rms
Oberflächenfehler: bis 5/1×0,016 nach DIN ISO 10110
Materialien
Quarzgläser, Optische Gläser und Farbgläser,
Borofloat, Glaskeramik…
Abmessungen
Rund: Dmr. 2,5 mm – 160 mm
Eckig: 5 mm – 160 mm
Dicke: 0,5 bis 150 mm
Sonderformen
Elliptisch, 45°-cut, mit Absatz, mit Ecken oder auf Anfrage
Toleranzen
Geometrie: bis ± 0,001 mm
Planität: bis λ/20
Parallelität: bis 1”
Keile: ±5“
Rauheit: bis 0,2 nm Rms
Oberflächenfehler: bis 5/1×0,016 nach DIN ISO 10110
Materialien
Farbglas
Abmessungen
Kathetenlänge: 5 mm – 70 mm
Stirnhöhe: 5 mm – 160 mm
Formen
90°-Prismen, 60°-Prismen, Dachkantprismen, Doveprismen,
Rhomboidprismen, Sonderprismen
Toleranzen
Geometrie: bis ± 0,001 mm
Planität: bis λ/20
Winkelgenauigkeit: ±5“
Rauheit: bis 0,2 nm Rms
Oberflächenfehler: bis 5/1×0,016 nach DIN ISO 10110
Materialien
Quarzgläser, Optische Gläser,
Borofloat, Glaskeramik…
Abmessungen
Rund: Dmr- 2,5 mm – 350 mm
Eckig: 5 mm – 350 mm (Diagonale)
D= 0,05 bis 250
Toleranzen
Planität: bis λ/10
Radientreue: bis 0,1%
Keilfehler: bis 0,001 mm
Mittenlage: bis 0,010 mm
Diagonalfehler: bis 0,01 mm
Geometrie: bis ± 0,001 mm
Rauheit: bis 0,2 nm Rms
Oberflächenfehler: bis 5/1×0,016 nach DIN ISO 10110
Mess- und Prüftechnik

Hochwertige Mess- und Prüfverfahren garantieren eine hohe Qualität der Optiken.
Ebenheit

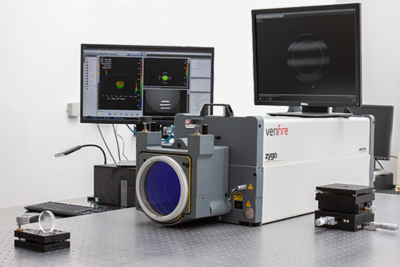

Zygo VeriFire 6″
Zygo Mark IV
Rauheit
New View 5000 im Aufbau (derzeitige Prüfung über Kooperation)
Formtreue
Form Talysurf PGI Optics 200
Geometrie
Heidenhain – MT 60K Genauigkeit 0,5 µm
Winkel
Goniomat M5
Goniometer („Zeiss“ ohne Auswerteeinheit“)
Sauberkeit
Olympus SZ51 Stereo-Zoom-Mikroskop mit Kaltlichtquelle
